动态路由

  1. 简介

    • 路由器使用路由协议从其他路由器那获悉的路由
    • 当网络拓扑发生变化时，路由器会自动更新路由信息

  2. 路由协议

    • 概述

      路由器之间交互信息的一种语言

      共享路由信息

      维护路由表、提供最佳转发路径

    • win10中的路由表

  • 路由协议总览

    • 图示

      alt 路由协议总览

    • 分类依据（作用范围）

      alt 路由协议分类

    • 协议分类

      • 作用范围分类

        类型 备注
        IGP(Interior Gateway Protocol)内部网关协议 用于一个AS内部路由交换信息。如：OSPF、IS-IS、RIP
        EGP(Enterior Getaway Protocol)外部网关协议 用于多个AS之间交换路由信息。如：BGP
        AS(Autonomous System) 自治系统 处于单个管理机制下的网络（企业、电信、联通、移动）
  + 根据协议算法分类

    | 类型                        | 备注                                                         |
    | --------------------------- | ------------------------------------------------------------ |
    | DV(Distance-Vector)距离矢量 | 基于距离矢量算法，路由器并不了解网络拓扑结构。类似路牌、道听途书。如：RIP、EIGRP |
    | LS(Link-State)链路状态      | 基于SPF(Shortest Path First最短路径优先)算法，路由器了解网路拓扑，类似于地图。如：OSPF、IS-IS |

  + DV（距离矢量）与LS（链路状态）的区别

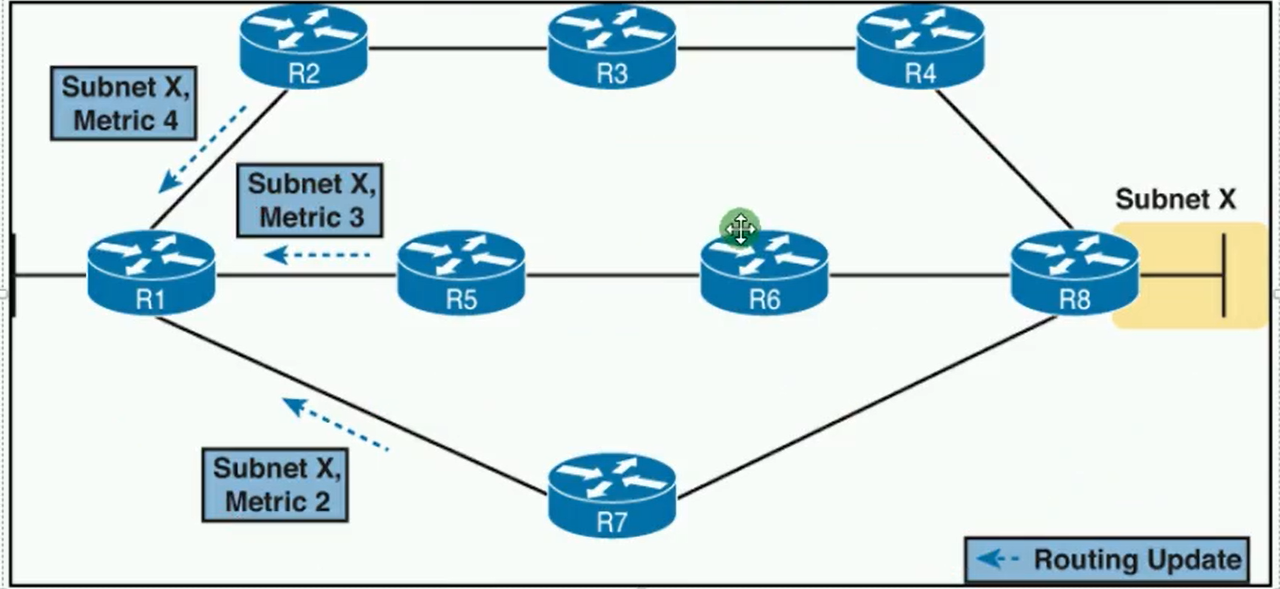

    拓扑图

     ![alt DV与LS区别的拓扑图](https://i.loli.net/2021/04/06/4SvhLXscw2k8Oiu.png)

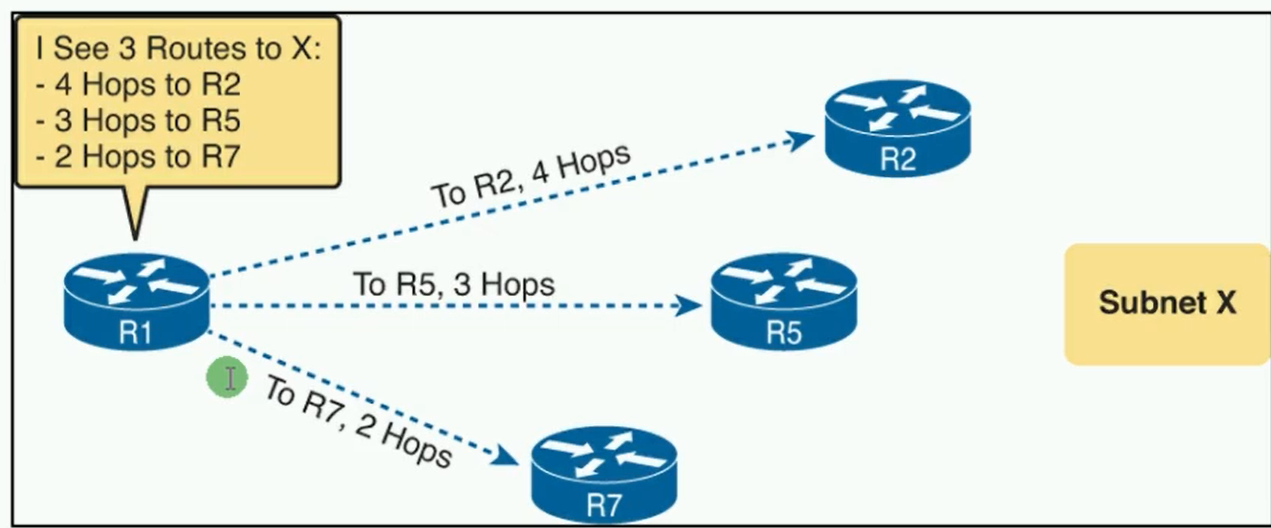

    DV所选路径（RIP）

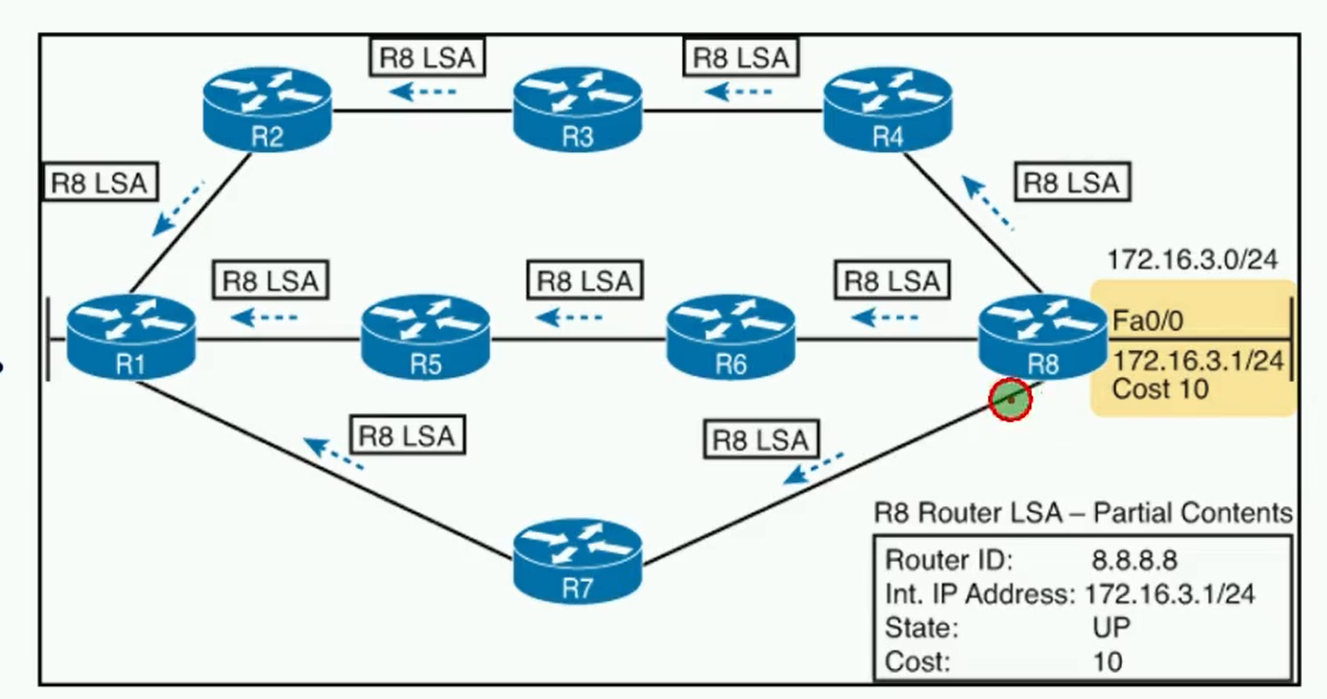

    ![alt DV所选路径](https://i.loli.net/2021/04/06/cFElufTr6C28jeU.png)LS所选路径（OSPF）

    ![alt LS所选路径-OSPF](https://i.loli.net/2021/04/06/cMP9tmg6x7hTe4Z.png)

  * 根据发送的更新是否携带掩码

    | 类型          | 属性                                         |
    | ------------- | -------------------------------------------- |
    | Classful 有类 | 不携带掩码。如：RIPv1、IGRP                  |
    | Classless无类 | 携带掩码。如：RIPv2、EIGRP、OSPF、IS-IS、BGP |

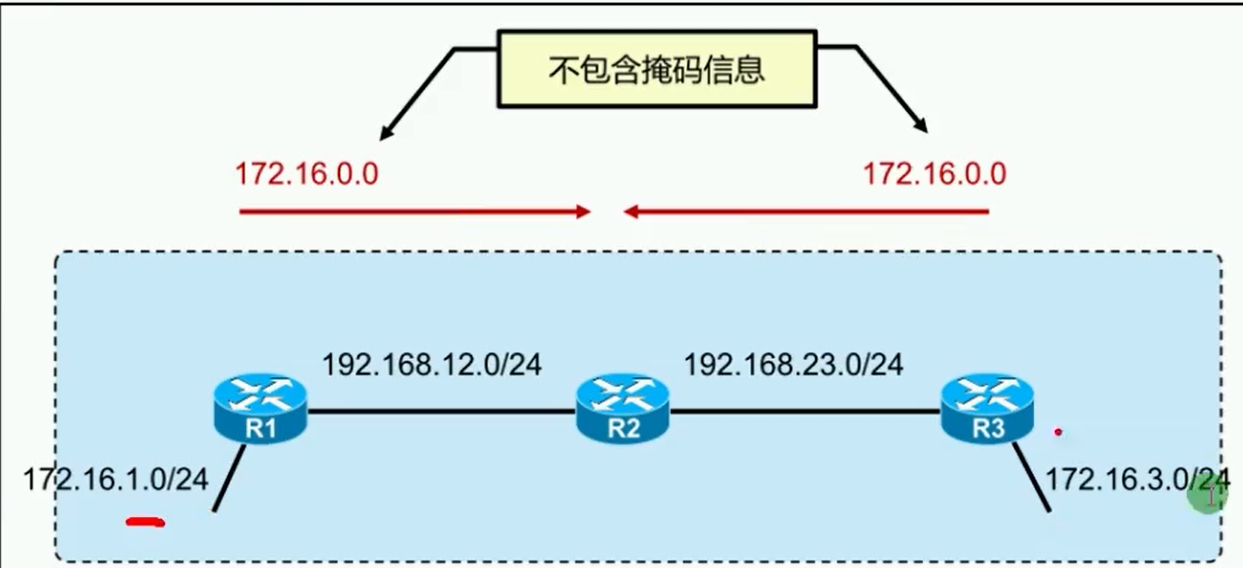

    图示

    ![alt 发送的更新是否携带掩码](https://i.loli.net/2021/04/06/2pdVvYNFI7gMlUo.png)

  * 根据业务应用分类

    | 类型                                    | 备注                             |
    | --------------------------------------- | -------------------------------- |
    | Unicast Routing Protocol 单播路由协议   | 如：RIP、EIGRP、OSPF、IS-IS、BGP |
    | Multicast Routing Protocol 组播路由协议 | 如：DVMRP、PIM-SM、PIM-DM        |

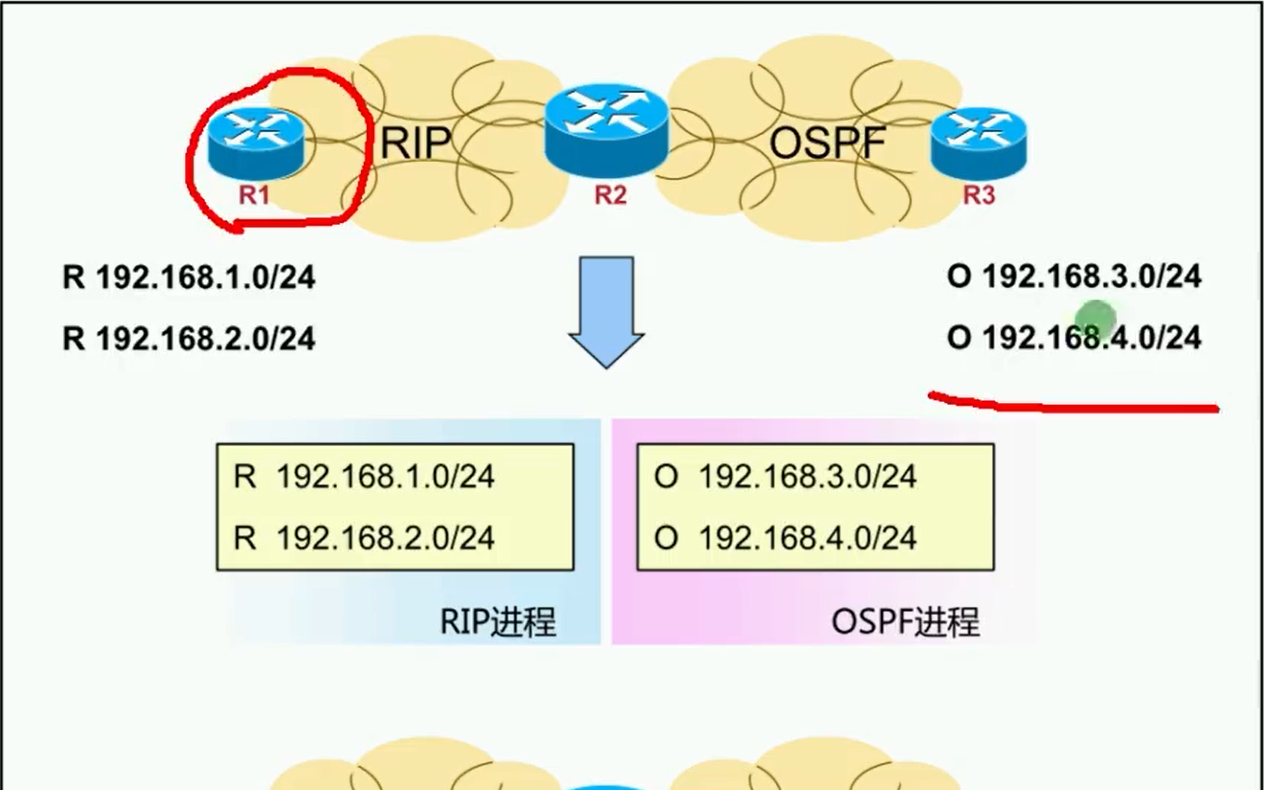

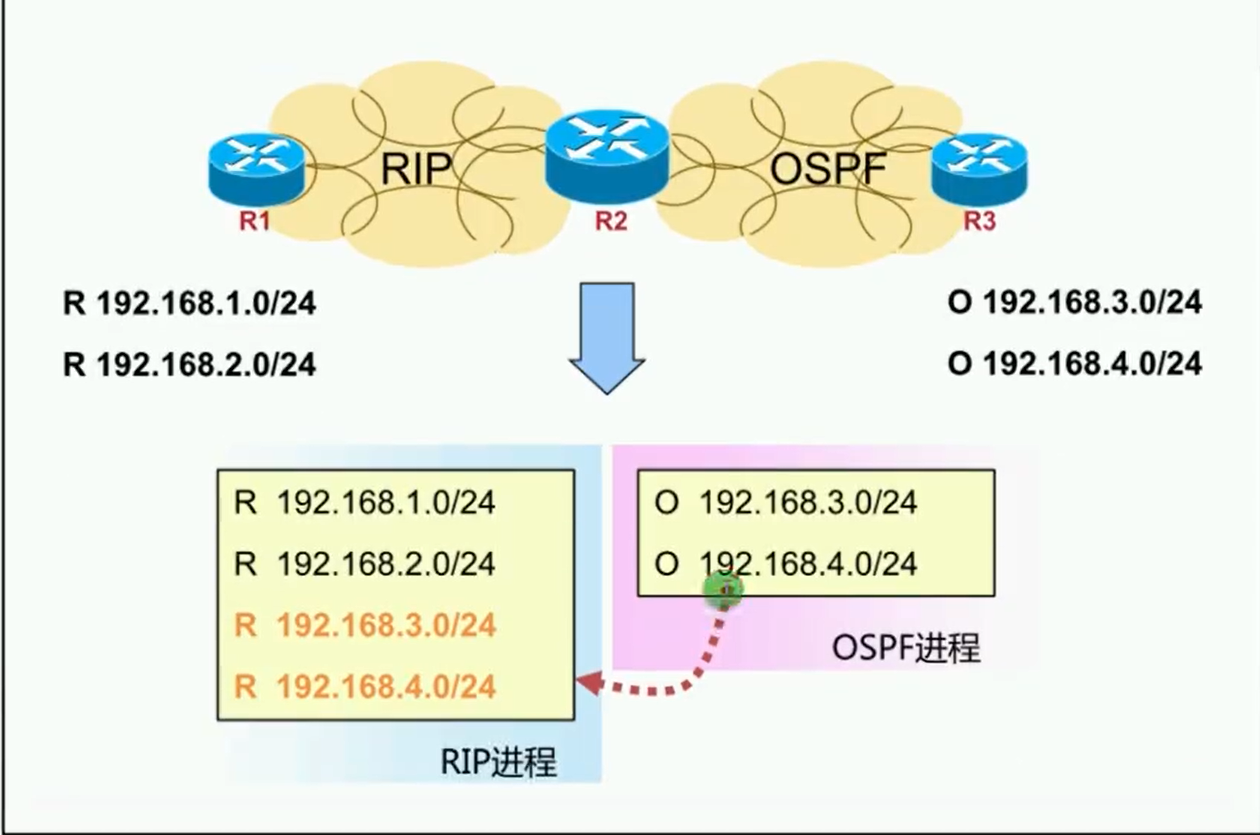

* 路由协议操作规则

  * 协议是在接口上运行

  * 只能学习和发布相同协议的路由信息

  * 如果不同的路由协议见需要交换路由信息，就需要进行注入（import）

  * 图示

    ![alt 路由操作规则](https://i.loli.net/2021/04/06/JmKRhvL1YjAseTX.png)

    ![alt 路由操作规则](https://i.loli.net/2021/04/06/EjfCrSqB4aTkyoQ.png)

  • 路由器收敛

    • 当所有路由表包含相同网络可达性信息
    • 网络（路由）进入一个稳定状态
    • 网络达到收敛前无法完全正常工作

  • 衡量动态路由协议的一些性能指标

    指标 备注
    正确性 能够正确找到最优的路由，且无自环
    快收敛 当拓扑结构发生变化之后，能够快速做出相应的路由变化
    低开销 协议自身的开销（内存、CPU、网络带宽）最小
    安全性 协议自身不易受攻击，有安全机制
    普适性 适应各种拓扑结构和各种规模的网络
